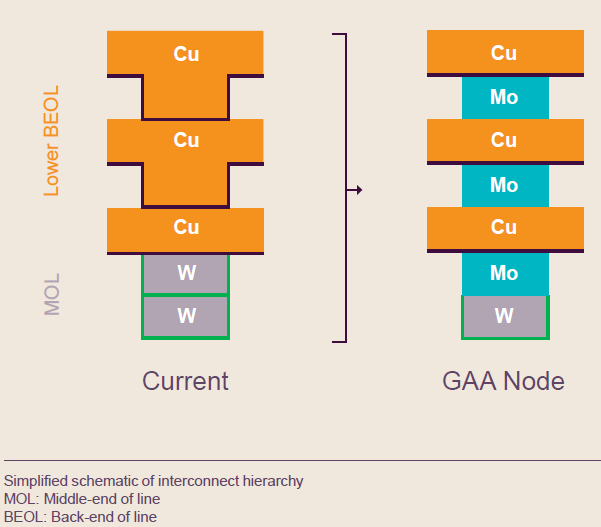

AI、大数据、云计算等前沿应用正以前所未有的速度推动半导体向更先进的节点演进。每一个晶体管、每一条线路都在不断微缩，随着7nm以下先进制程中环绕栅极晶体管（GAA）技术的广泛应用，金属钼（Mo）层正逐步替代传统互连材料中的钨（W）和铜（Cu）层。

1

钼源前驱体的核心特性

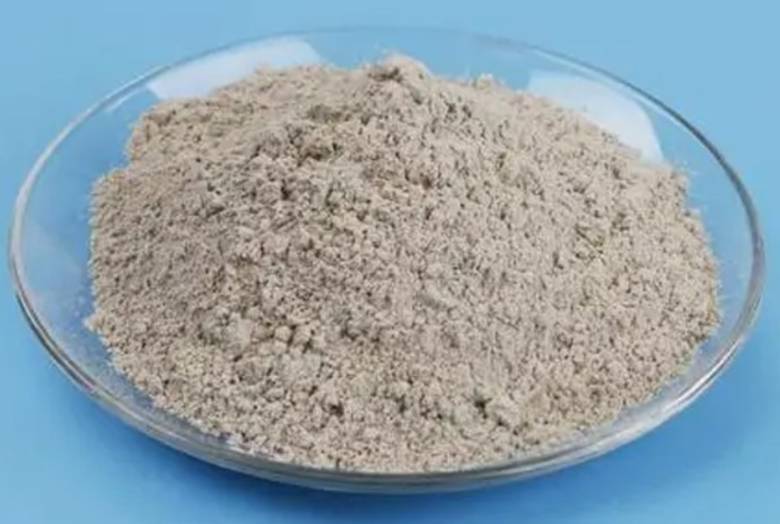

钼源前驱体，即含钼的化合物前体，是一类具备特定化学结构与性能的关键材料，其特性由钼元素的独特属性所决定。

从物理特性来看，钼作为难熔金属，熔点高达2623℃，热膨胀系数低，导电、导热性能优异。这些特质赋予钼源前驱体出色的热稳定性与电学性能，使其能在高温、高精密的制造环境中保持稳定状态。例如，在半导体薄膜沉积过程中，钼源前驱体可承受严苛的工艺温度，确保薄膜的均匀性与致密性。

在化学特性方面，钼的化合价丰富，从+2到+6价均有存在，其中+6价化合物最为稳定，且具有较强的络合能力。这使得钼源前驱体能够与多种有机或无机配体结合，形成结构多样的化合物，适配不同的制备工艺。同时，部分钼源前驱体如二氯二氧化钼（MoO₂Cl₂），在特定条件下可被高效还原为纯钼薄膜，且避免了传统钨前驱体残留氟成分导致的电阻率波动问题。

高端钼源前驱体还具备超高纯度的特性，如JX金属株式会社生产的半导体级钼前驱体，杂质含量被控制在万亿分之一（ppt）级别，可满足5nm以下先进制程对材料纯度的严苛要求，有效减少薄膜缺陷，提升芯片性能。

2

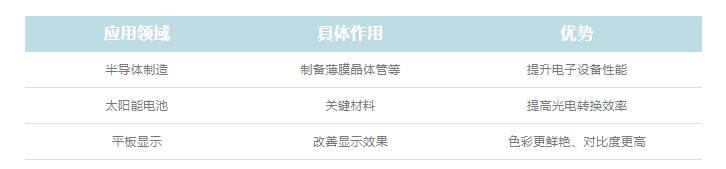

钼源前驱体的多元应用场景

3

钼源前驱体材料纯化设备

AI和高性能计算对速度与能耗的要求极为严苛，金属钼薄膜凭借其独特的物理化学性质，包括极高熔点、较低热膨胀系数、较低电阻率和较高热导率，此外，钼不需要额外的阻挡层，这意味着工艺步骤减少、成本降低、性能提升。

随着中国半导体制造产能的大幅提升，国产化前驱体产品有着非常大的提升空间。

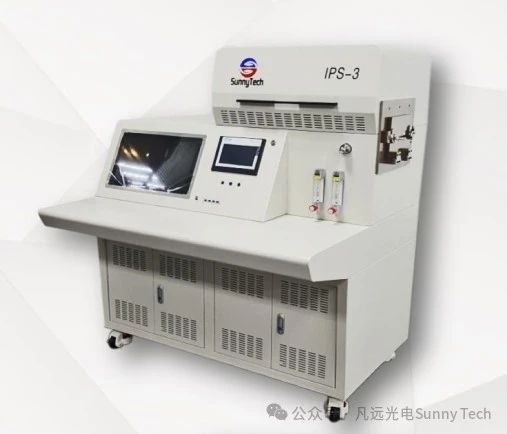

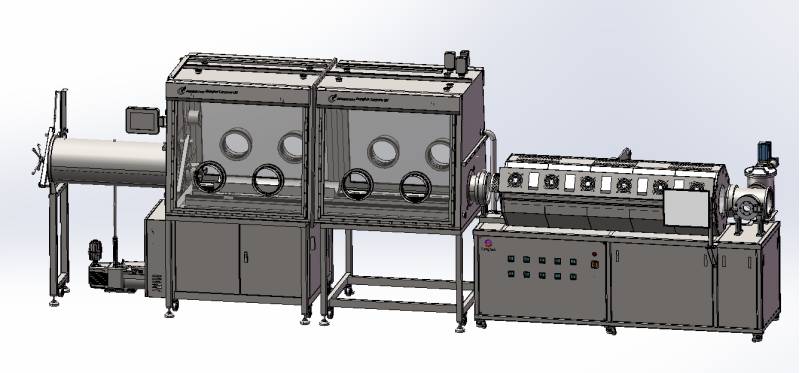

目前我司根据客户的需求，已开发出多款适用于钼源前驱体材料的纯化设备，管径、投料量、温空、真空度，可根据客户需求进行定制，欢迎垂询。我司产品技术指标全覆盖国外产品，达到国际一流水准。

我司产品具有以下特点：

高真空：实现主腔体极限真空<5.0E-05Pa、60min保压<5.0E-01Pa

温控精准：超温≤3°C，稳温±1°C

防腐蚀：腔体进行特殊处理

粉尘阻隔：锥形档板阻隔粉尘，易于清洁，阻挡率>99.9%

全自动：工业PC机自主软件，人机友好，实现一键启动

设计优良：设计规范、紧凑，产品可靠性好、能耗低、占地少

期待与更多的伙伴一起合作！
